Ремонт LED ламп своими руками Опции

[Мошкин1962]

Вообще , как показала практика , ремонт лед ламп имеет место быть . Бывает сгорела , быстро выкрутил , ремонт в течении пару минут . Именно так по времени , если всё есть . А надо проверялку диодов , импульсный паяльник , кусачки . И лампа опять работает . Вечного нет , конечно все леды имеют конечную , даже рабочая лампа теряет световой поток .
Как я ремонтирую . Когда-то собрал проверялку , на выходе 125 в , ток 16 mA . Схемка простая , трансформатор на 24в , потом умножение на 5 ,на выходе транзистор KSE340 , есть в сети .
Просто и работает ( но диоды прожигает , если менять полярность ), можно сразу всю лампу зажечь , можно группами , поштучно ( соблюдая полярность , по диоду видно ).
Нахожу быстро диод(ы), выкусываю , капельку припоя моментальным паяльником , готово .
По разборке . Нам нужен драйвер ( убавить чуток ток ) .
Снимаем колпачек лампы . Далее , чуть ниже пластины с ледами по кругу лампы сверлим отверстия , можно на 3 мм , пять отверстий хватит . В эти отверстия вставляем отвертку и понемногу и потихоньку ! ( это очень важно ) пытаемся снять диск с ледами . Его нельзя изгибать , диоды накроются .
Потом достаем драйвер , дорабатываем , все собираем .
Но , сборка тоже сложный момент . Опять легонько с диском диодов , нигде не перегнуть .
Вот и так , лампа готова .


Пробник собирал во времена , когда ещё не было тестеров ледов на Ali .
И работает , проверяет .
Просто надо знать полярность светодиодов , зарисовать .



Отверстия :



отремонтированная лампа , была 10вт ( 11 Led )
работает 8 Led



А что такое драйвер ?
Это маленькая платка с контроллером для регулировки тока светодиодов .
Вот эту плату надо достать , изменить сопротивления
в обвязке микросхемы .

[Мошкин1962]

Если ток константа , то так .
А может и не так .
На 10 диодов ток например 100 mA
Закорачиваем несколько диодов .
Ток возрастает , драйвер его убавляет .
Многие говорят , что так работает .
Поэтому можно хоть пару диодов оставить .

А лучше убавить ток .

Я когда-то замерял токи , они там довольно большие .
https://russian-led.ru/upload/iblock/d69/3o...jl6w1nbx326.pdf
Рассчитаны на хорошие светодиоды с хорошим теплоотводом .

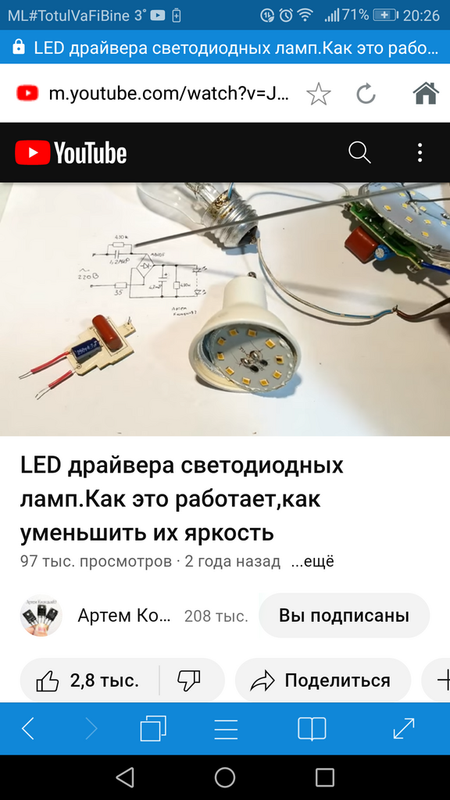

https://m.youtube.com/watch?v=JrtESM3GnaA

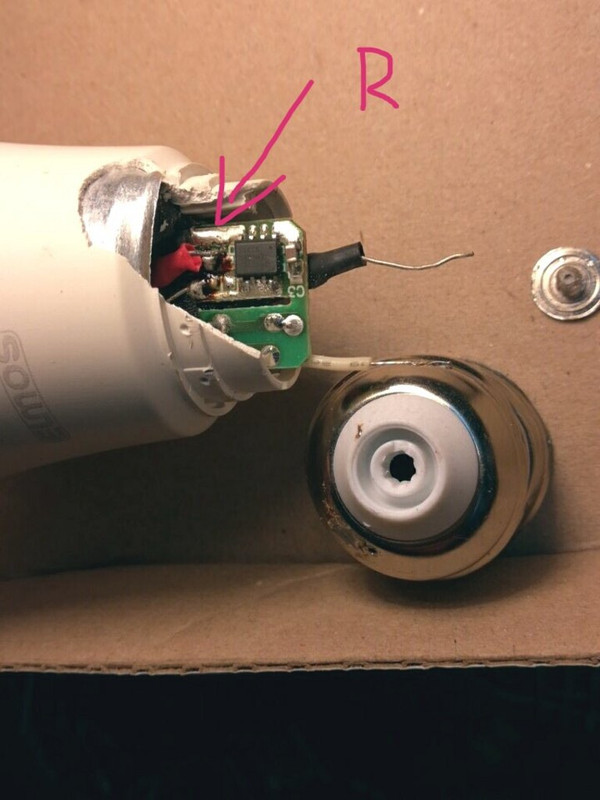

Кстати , есть другой ход в разборке .
Если уже есть лампа такой конструкции , то можно разобрать через цоколь и убавить ток.
Снимаем контактирующий контактик , ножом снимаем цоколь .
Алюминька , если погнется , можно выпрямить .
Далее кусачками выкусываем кусок корпуса лампы , чтоб добраться до микросхемы .
Добрались , перепаяли сопротивление , собираем .
Цоколь закрепляем , должен держаться .

[Ярик]

Если ток константа , то так .
А может и не так .
На 10 диодов ток например 100 mA
Закорачиваем несколько диодов .
Ток возрастает , драйвер его убавляет .

По факту драйвер там выдает постоянную величину как тока так и напряжения.
Драйвер убавляет ток - это не про лампы по цене пол бакса
