Закрытая трансформаторная подстанция (ЗТП)







Состоит из отдельных помещений для распределительных устройств 6—10 и 0,38 кВ и силовых трансформаторов. Применяют одно- и двухтрансформаторные ЗТП, как правило, проходного типа с воздушными или кабельными вводами. Максимальная мощность одного трансформатора 630 кВ-А. Основным типом оборудования современных ЗТП являются комплектные распределительные устройства 6—10 и 0,38 кВ. В ЗТП старых конструкций в эксплуатации находится еще и навесное оборудование 6—10 кВ (выключатели нагрузки, разъединители и т. д.), смонтированное непосредственно на стенах ЗТП.

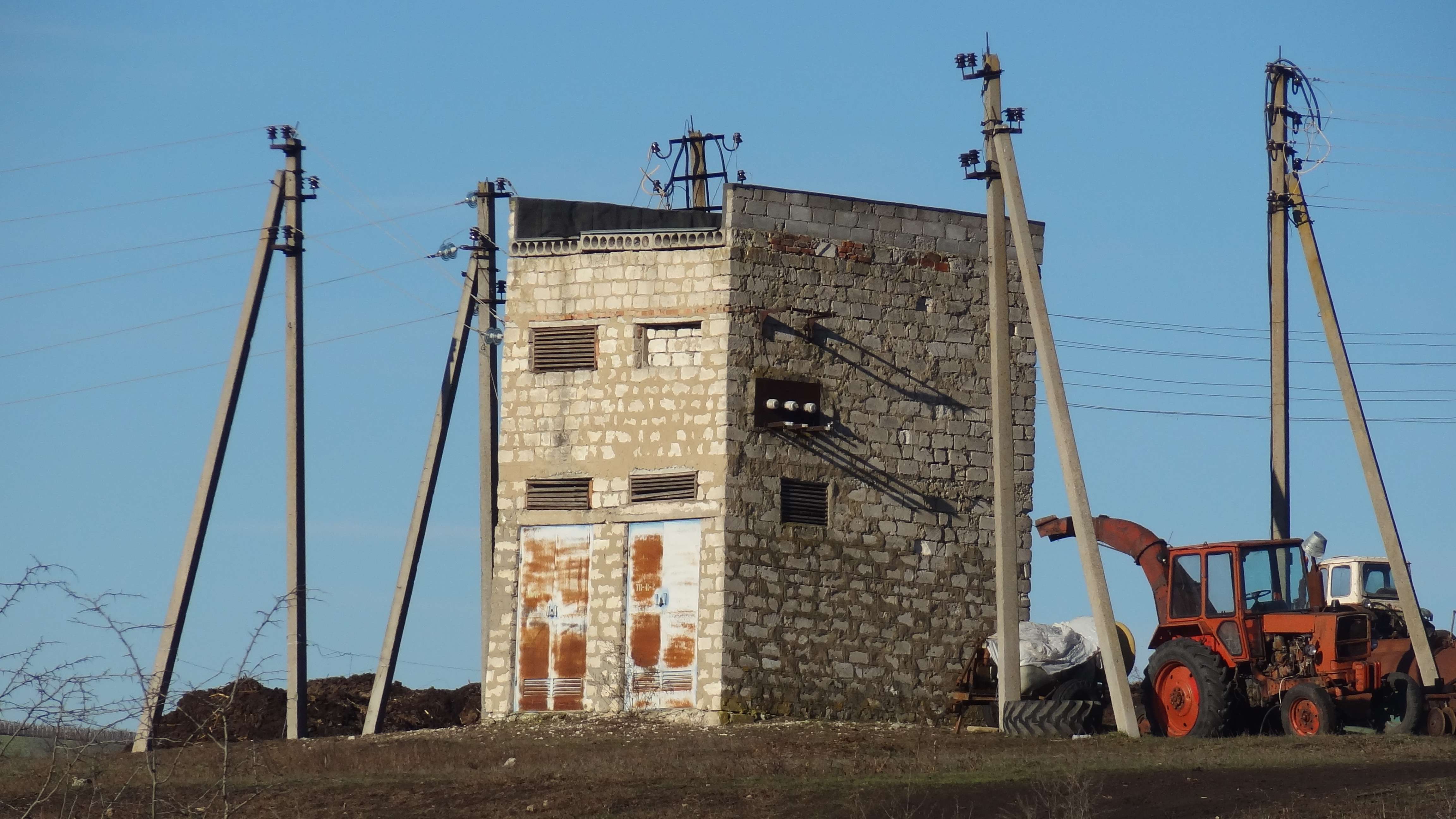

На рис. 16, а показан пример наиболее распространенной в сельской местности ЗТП с воздушными вводами и двумя трансформаторами мощностью до 400 кВ-А каждый. Здание подстанции двухэтажное. На первом этаже располагаются помещения для силовых трансформаторов и РУ 0,38, на втором — РУ 6—10 кВ. Для подъема на второй этаж служит металлическая лестница с площадкой, ограниченной металлическим барьером. Стены здания из кирпича, в последние годы в целях сокращения сроков и индустриализации строительства ЗТП собираются полностью из сборных железобетонных конструкций. В таких подстанциях РУ 6—10 кВ монтируется из камер КСО, а РУ 0,38 кВ — из панелей типа Щ0-70 (ЩО-59).

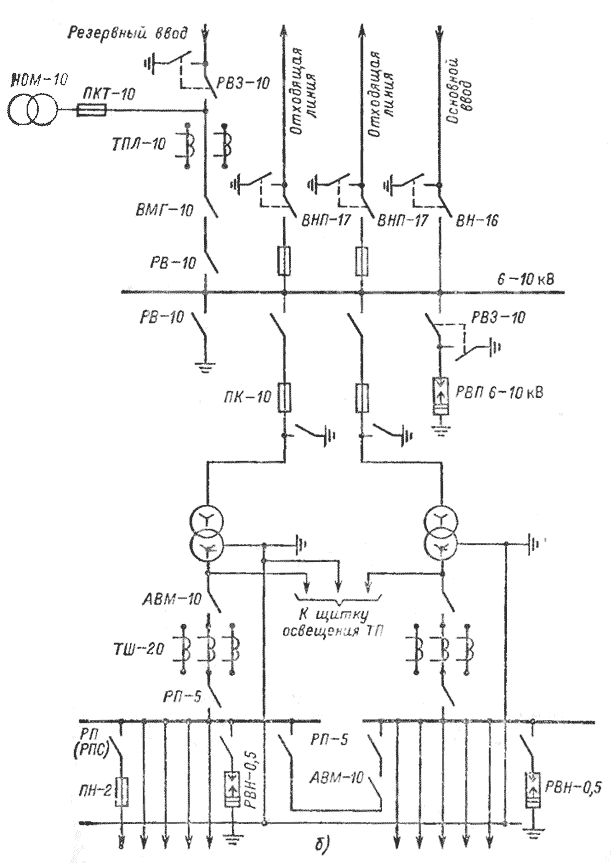

На рис. 16,6 показана схема электрических соединений ЗТП, оснащенной АВР на резервном вводе. Основной ввод питания подстанции осуществляется через выключатель нагрузки ВН-16, вводы отходящих линий через выключатели нагрузки ВНП-17, резервная линия подключена через масляный выключатель ВМГ-133 (ВМГ-10) и разъединители. Для питания цепей защиты и автоматики на резервном вводе установлены трансформаторы тока ТПЛ-10 и трансформатор напряжения НОМ-10. В цепях силовых трансформаторов применены разъединители РВ-10. Секция шин 10 кВ защищена комплектом разрядников РВП-10, присоединяемых к шинам через разъединители с заземляющими ножами.
Закрытая трансформаторная подстанция с воздушными вводами проходного типа ЗТП схема

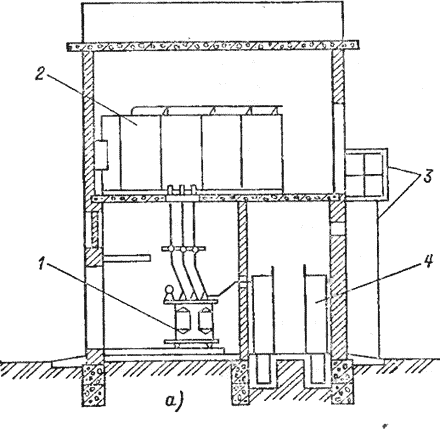

Рис. 16. Закрытая трансформаторная подстанция с воздушными вводами проходного типа:
а — разрез; 1 — силовой трансформатор; 2 — РУ 6—10 кВ; 3 — лестница с площадкой; 4 — РУ 0.38 кВ; б — схема электрических соединений

Присоединение шин 0,38 к трансформаторам осуществляется через рубильники с предохранителями при отсутствии АВР на стороне низшего напряжения или через рубильники и автоматические выключатели при наличии АВР. Шины 0,38 кВ секционируются с помощью рубильника при отсутствии АВР или рубильников и автоматического выключателя при наличии АВР. Отходящие линии 0,38 кВ, максимально возможное число которых по заполнению щита составляет 16, присоединяются к шинам через рубильники и предохранители.
С учетом необходимости, а также наличия оборудования схема заполнения РУ 6—10 кВ может иметь различные варианты по числу ячеек, виду оборудования.
Закрытая ТП с кабельными вводами 6—10 и 0,38 кВ представляет собой одноэтажное здание с помещениями для силовых трансформаторов, РУ 6—10 и 0,38 кВ, схемы заполнения которых аналогичны рассмотренным.
